Trasportino per il mio dobson
.
Vi presento la mia ultima autocostruzione... per la verità era pronta da un pò ma mancava un ultimo accorgimento che mi ha comprato Claudio.
Data la mole dell'OTA del mio dobson e i problemi di trasporto per le serate osservative, ho deciso che dovevo realizzare un trasportino.
L'ho fatto con l'aiuto di mio padre di sabato pomeriggio, in 2 ore di tempo
Da Brico center ho comprato la tavola di base (cm. 100x40x2), 3 listelli in legno (cm. 100x3x3), 2 rotelle, viti e angolari vari per un totale di 25€, poi ho usato un foglio di Polipan da cm. 3 che ho reperito gratis e per ultimo un tappetino per aerobica da Decathlon da 3€. Costo totale 28€.

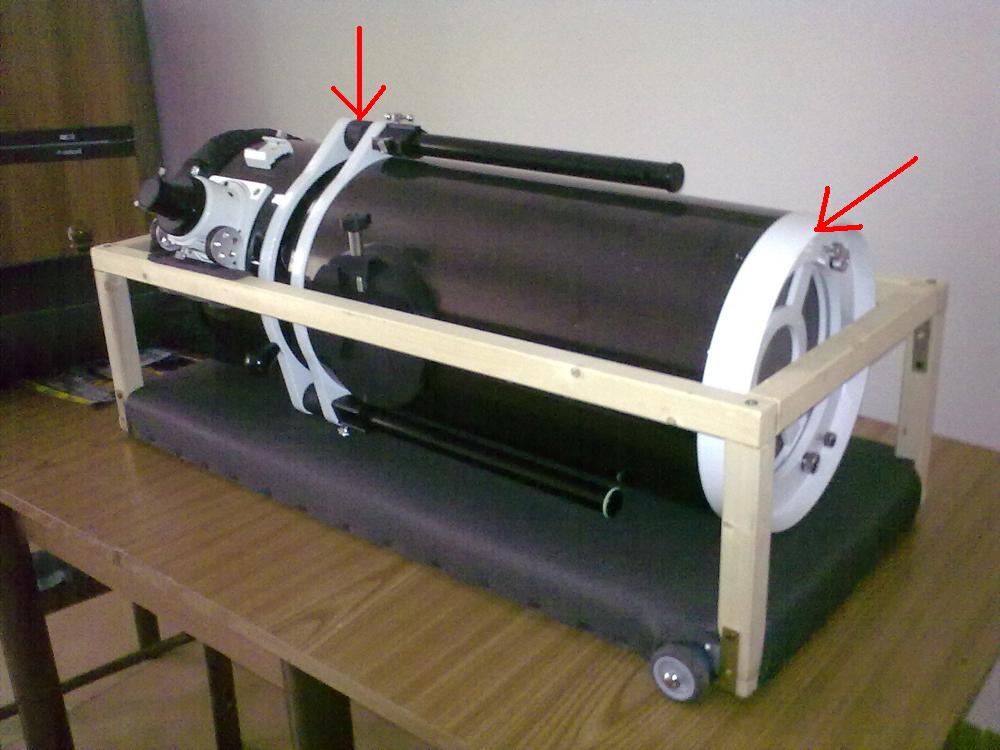

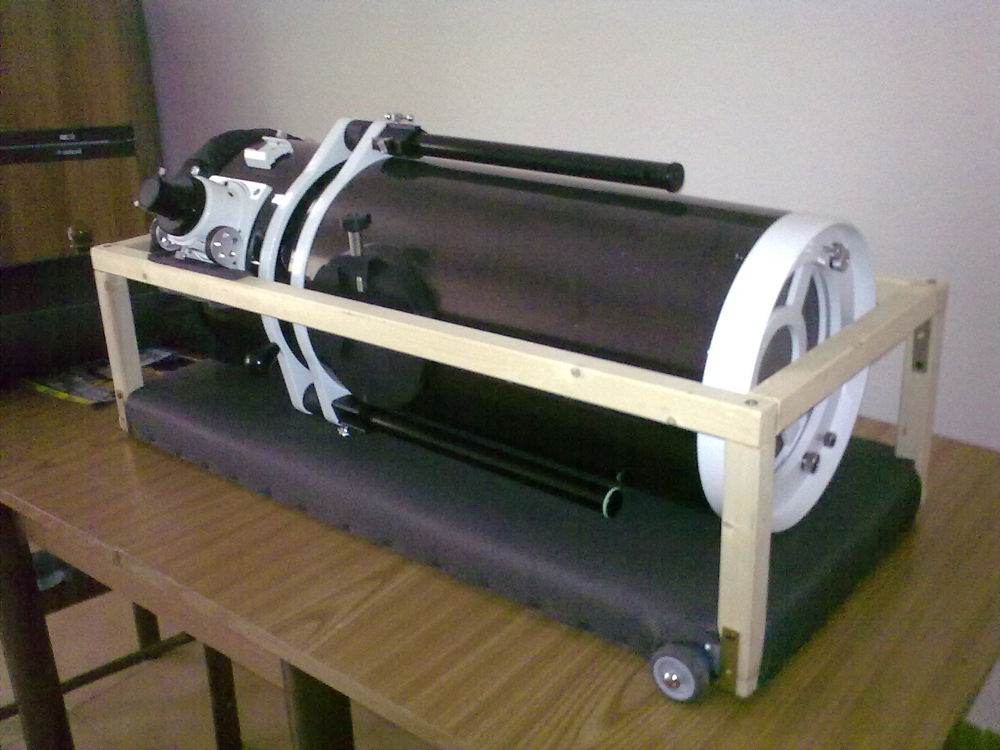

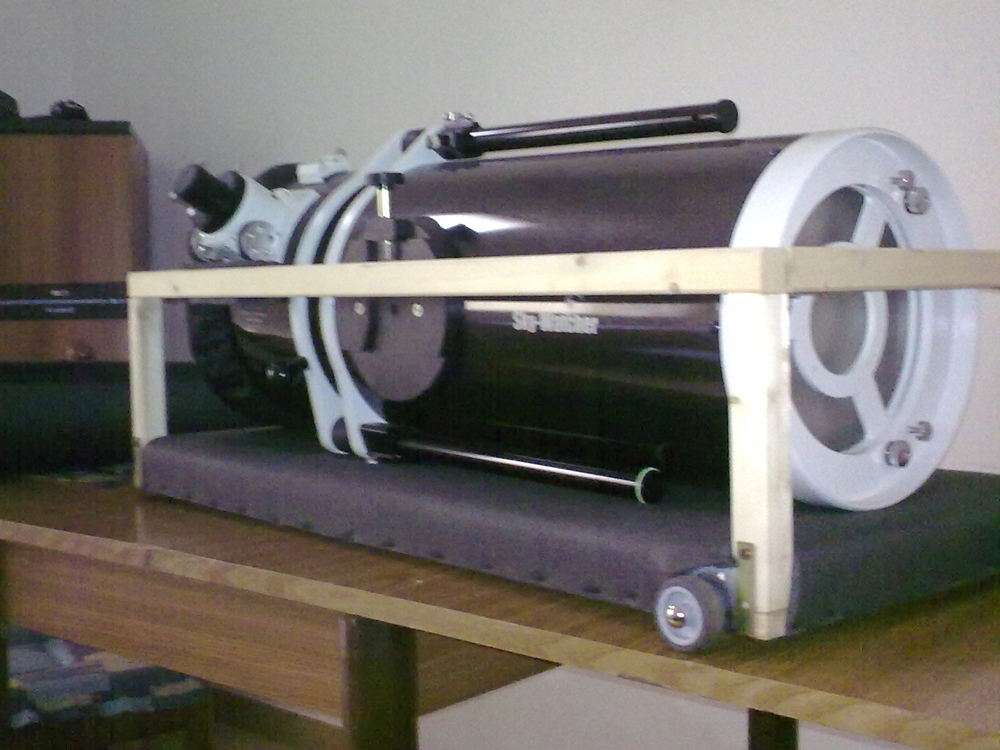

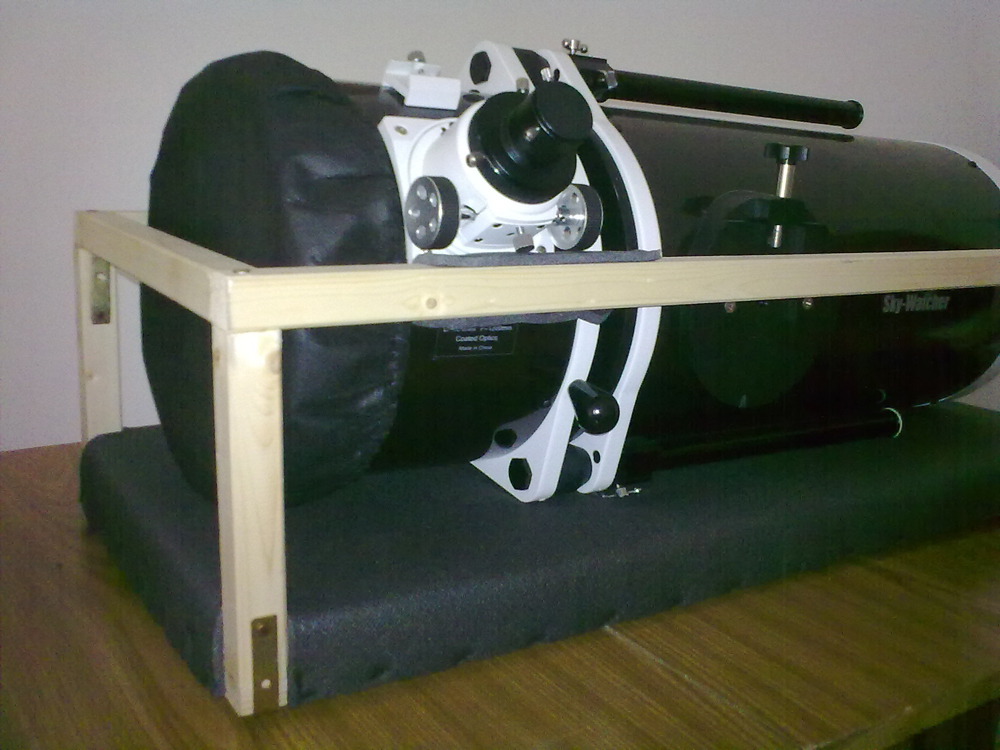

Questo è quanto ho realizzato col mio bel giocattolino comodamente adagiato al suo posto.
basta variare le dimensioni e dentro ci mettete qualsiasi tubo
per la cronaca, ora il tuo e il suo trasportino ci stanno comodamente nel cofano posteriore di una punto (non la grande ma quella precedente...)
a voi i commenti....
cieli sereniiii
.
Vi presento la mia ultima autocostruzione... per la verità era pronta da un pò ma mancava un ultimo accorgimento che mi ha comprato Claudio.
Data la mole dell'OTA del mio dobson e i problemi di trasporto per le serate osservative, ho deciso che dovevo realizzare un trasportino.
L'ho fatto con l'aiuto di mio padre di sabato pomeriggio, in 2 ore di tempo
Da Brico center ho comprato la tavola di base (cm. 100x40x2), 3 listelli in legno (cm. 100x3x3), 2 rotelle, viti e angolari vari per un totale di 25€, poi ho usato un foglio di Polipan da cm. 3 che ho reperito gratis e per ultimo un tappetino per aerobica da Decathlon da 3€. Costo totale 28€.
Questo è quanto ho realizzato col mio bel giocattolino comodamente adagiato al suo posto.
basta variare le dimensioni e dentro ci mettete qualsiasi tubo
per la cronaca, ora il tuo e il suo trasportino ci stanno comodamente nel cofano posteriore di una punto (non la grande ma quella precedente...)
a voi i commenti....
cieli sereniiii
.
Lorenzo Rotolo
Sky-Watcher Dobson 10" AutoTracking
"i dinosauri si sono estinti perchè non avevano un programma spaziale" (Carl Sagan)
L'acqua è di tutti e non ha padroni!
Sky-Watcher Dobson 10" AutoTracking
"i dinosauri si sono estinti perchè non avevano un programma spaziale" (Carl Sagan)
L'acqua è di tutti e non ha padroni!
- brad67
- Utente ADIA super
- Messaggi: 1621
- Iscritto il: sab giu 21, 2008 9:36 am
- Residenza: Monte San Vito (AN )
Ottima realizzazione. Due i suggerimenti:
1. Io metterei qualcosa di rigido a protezione dello specchio primario. Non vorrei che con i sobbalzi in macchina il termos del thè caldo ( o la damigiana di grappa dipende dalle abitudini ) lo urtasse con violenza.
2. Una cinghietta da passare sopra il tele che lo tenesse solo fermo al suo posto sempre per evitare problemi di spostamenti indesiderati prendendo qualche buca.
Prevedendo poi di poter avvitare dei quadrati di legno come quelli che hai usato per costruire la gabbia ai 4 angoli, il trasportino si trasforma in un tavolino per appoggiargi la tua roba.
1. Io metterei qualcosa di rigido a protezione dello specchio primario. Non vorrei che con i sobbalzi in macchina il termos del thè caldo ( o la damigiana di grappa dipende dalle abitudini ) lo urtasse con violenza.
2. Una cinghietta da passare sopra il tele che lo tenesse solo fermo al suo posto sempre per evitare problemi di spostamenti indesiderati prendendo qualche buca.
Prevedendo poi di poter avvitare dei quadrati di legno come quelli che hai usato per costruire la gabbia ai 4 angoli, il trasportino si trasforma in un tavolino per appoggiargi la tua roba.
Fabio ( in arte Brad67 ) osserva con:
SW 250
ETX70
ATLAS EQG
SPC900NC + Magzero M5M
BinocoLIDL
EOS400D non modificata
ZIEL 120 F1000 acro
SW 70/500 guida
Potrebbe essere peggio, potrebbe piovere (Frankenstein Jr.)
SW 250
ETX70
ATLAS EQG
SPC900NC + Magzero M5M
BinocoLIDL
EOS400D non modificata
ZIEL 120 F1000 acro
SW 70/500 guida
Potrebbe essere peggio, potrebbe piovere (Frankenstein Jr.)
- CanesVenatici
- Utente ADIA super
- Messaggi: 1600
- Iscritto il: mar ott 03, 2006 6:37 pm
- Residenza: Polignano a Mare
.
Senza averlo minimamente pensato, se metto il trasportino in verticale diventa un comodissimo piedistallo per la mia valigetta, infatti i piedini di quest'ultima hanno la stessa larghezza interna del lato corto del trasportino (non se mi sono spiegato bene, magari posto una foto)
Alla cinghia per legarlo non ci avevo pensato ma è un'ottima accorgimento che seguirò.
Il punto 1) non l'ho compreso bene... cosa intendi di preciso?
Comunque credo che alla fine ci farò una tavola superiore incernierata o ad incastro in modo da porte poggiare qualcosa sopra e recuperare altro spazio in macchina.
Senza averlo minimamente pensato, se metto il trasportino in verticale diventa un comodissimo piedistallo per la mia valigetta, infatti i piedini di quest'ultima hanno la stessa larghezza interna del lato corto del trasportino (non se mi sono spiegato bene, magari posto una foto)
Alla cinghia per legarlo non ci avevo pensato ma è un'ottima accorgimento che seguirò.
Il punto 1) non l'ho compreso bene... cosa intendi di preciso?
Comunque credo che alla fine ci farò una tavola superiore incernierata o ad incastro in modo da porte poggiare qualcosa sopra e recuperare altro spazio in macchina.
Lorenzo Rotolo
Sky-Watcher Dobson 10" AutoTracking
"i dinosauri si sono estinti perchè non avevano un programma spaziale" (Carl Sagan)
L'acqua è di tutti e non ha padroni!
Sky-Watcher Dobson 10" AutoTracking
"i dinosauri si sono estinti perchè non avevano un programma spaziale" (Carl Sagan)
L'acqua è di tutti e non ha padroni!
Lorenzo, direi che è un ottimo lavoro
Metterei solo delle ruote più grandi, tanto per evitare urti al tele se lo trasporti su percorsi un pò accidentati
Metterei solo delle ruote più grandi, tanto per evitare urti al tele se lo trasporti su percorsi un pò accidentati
Ciao a tutti
Piero
Mak SW 127.
Skywatcher AZ-GTiX.
Canon 750D + Pentax Q7 + ZWO ASI224MC (color).
Microscopio Zeiss Standard RA Foto-visuale.
www.studiomessineo.it/astronomia (in costruzione)
Piero
Mak SW 127.
Skywatcher AZ-GTiX.
Canon 750D + Pentax Q7 + ZWO ASI224MC (color).
Microscopio Zeiss Standard RA Foto-visuale.
www.studiomessineo.it/astronomia (in costruzione)
- nonnograppa
- Moderatore
- Messaggi: 3220
- Iscritto il: lun dic 31, 2007 6:01 pm
- Residenza: Vicus Aggeris (Padova)
Mi unisco umilmente al coro dei "io avrei..."
Non capisco dalle immagini se c'è lo spazio per infilare le dita tra tubo e traversi per sollevare il tutto. Io avrei (appunto) pensato a dua maniglie.
Ma quando non lo usi dove lo tieni? hai pensato all'eventualità di un tarsportino tutto chiuso (contro colpi accidentali e polvere) o semplicemente ci metti un bel telo sopra?
Non capisco dalle immagini se c'è lo spazio per infilare le dita tra tubo e traversi per sollevare il tutto. Io avrei (appunto) pensato a dua maniglie.
Ma quando non lo usi dove lo tieni? hai pensato all'eventualità di un tarsportino tutto chiuso (contro colpi accidentali e polvere) o semplicemente ci metti un bel telo sopra?
Giuliano
CPC800XLT
Moglie+7 figli
ED80 su lxd55
http://nonnograppa.it/
https://www.instagram.com/nonnograppa_fotopop/?hl=it
FB: https://www.facebook.com/profile.php?id=100013037565397
CPC800XLT
Moglie+7 figli
ED80 su lxd55
http://nonnograppa.it/
https://www.instagram.com/nonnograppa_fotopop/?hl=it
FB: https://www.facebook.com/profile.php?id=100013037565397
- brad67
- Utente ADIA super
- Messaggi: 1621
- Iscritto il: sab giu 21, 2008 9:36 am
- Residenza: Monte San Vito (AN )
Per il punto 1. intendevo dire che lo specchio primario non è protetto contro qualcosa che lo potrebbe urtare.
C'è solo un listello di legno nemmeno grande tra lui ed il mondo esterno.
In un bagagliaio zeppo di attrezzature, qualcosa potrebbe infilarsi brutalmente nel tuo trasportino e far fuori lo specchio.

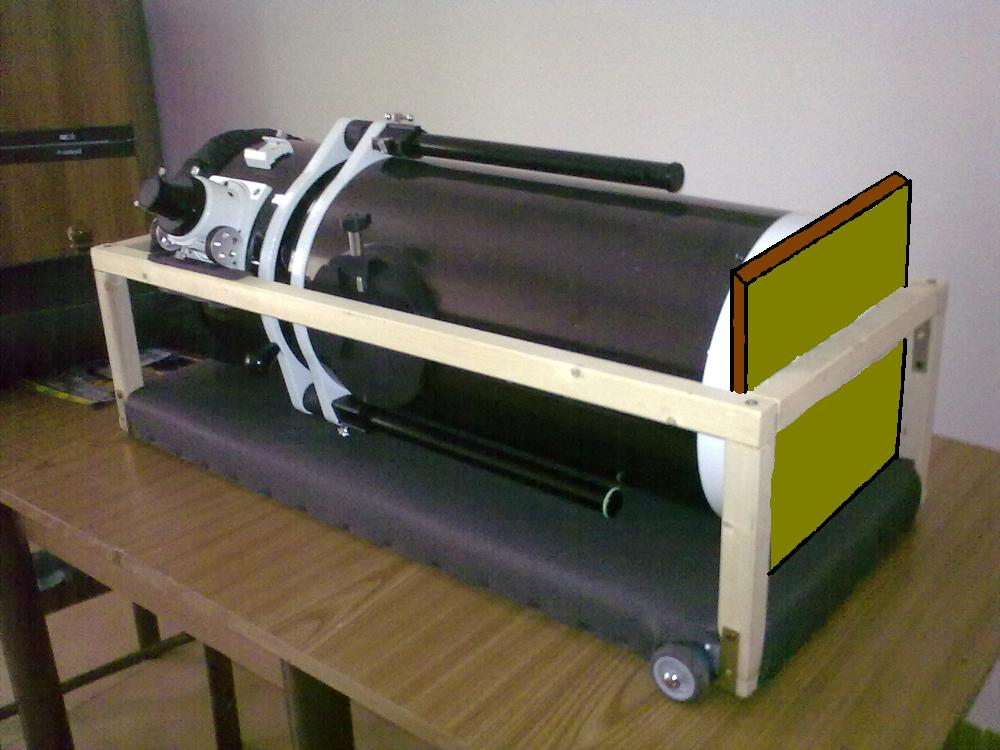

Io ci aggiungerei una protezione. Metto un'immagine così forse mi spego meglio.
C'è solo un listello di legno nemmeno grande tra lui ed il mondo esterno.
In un bagagliaio zeppo di attrezzature, qualcosa potrebbe infilarsi brutalmente nel tuo trasportino e far fuori lo specchio.
Io ci aggiungerei una protezione. Metto un'immagine così forse mi spego meglio.
Fabio ( in arte Brad67 ) osserva con:
SW 250
ETX70
ATLAS EQG
SPC900NC + Magzero M5M
BinocoLIDL
EOS400D non modificata
ZIEL 120 F1000 acro
SW 70/500 guida
Potrebbe essere peggio, potrebbe piovere (Frankenstein Jr.)
SW 250
ETX70
ATLAS EQG
SPC900NC + Magzero M5M
BinocoLIDL
EOS400D non modificata
ZIEL 120 F1000 acro
SW 70/500 guida
Potrebbe essere peggio, potrebbe piovere (Frankenstein Jr.)
- CanesVenatici
- Utente ADIA super
- Messaggi: 1600
- Iscritto il: mar ott 03, 2006 6:37 pm
- Residenza: Polignano a Mare
.
Ok amici, grazie dei consigli
rispondo in ordine.
x Piero: ho voluto prendere quelle ruote per avere un baricentro basso in realtà sto cercando delle altre che abbiamo anche i freni, ma sono abbastanza più alte, anche perchè sono del tipo girevole e che vanno fissate sotto la base, come queste http://img.directindustry.it/images_di/ ... 316636.jpg io invece le volevo fissare di fianco.
x Giuliano: lo spazio per prenderlo c'è, è lungo un 5 cm più del tubo e i traversi corti sono bloccati con 4 angolari, i traversi sono di fatti 2 maniglioni. il tele invece lo tiro fuori prendendolo come segnato dalle frecce
Quando il tele è a riposto lo tengo adagiato nel carrellino così come sta in foto... niente di più... fortunatamente lo spazio non manca e non lo va a toccare nessuno. Tutto chiuso direi di no, mi piace così proprio perchè è leggerissimo... inoltre come vedete in foto c'è il fuocheggiatore e il portaoculari che fuoriescono...
Come dicevo prima penso che comunque farò una riparo superiore e a sto punto lo riparo anche posteriormente dov'è la cella del primario.. vi aggiornerò
Ok amici, grazie dei consigli
rispondo in ordine.
x Piero: ho voluto prendere quelle ruote per avere un baricentro basso in realtà sto cercando delle altre che abbiamo anche i freni, ma sono abbastanza più alte, anche perchè sono del tipo girevole e che vanno fissate sotto la base, come queste http://img.directindustry.it/images_di/ ... 316636.jpg io invece le volevo fissare di fianco.
x Giuliano: lo spazio per prenderlo c'è, è lungo un 5 cm più del tubo e i traversi corti sono bloccati con 4 angolari, i traversi sono di fatti 2 maniglioni. il tele invece lo tiro fuori prendendolo come segnato dalle frecce
Quando il tele è a riposto lo tengo adagiato nel carrellino così come sta in foto... niente di più... fortunatamente lo spazio non manca e non lo va a toccare nessuno. Tutto chiuso direi di no, mi piace così proprio perchè è leggerissimo... inoltre come vedete in foto c'è il fuocheggiatore e il portaoculari che fuoriescono...
Come dicevo prima penso che comunque farò una riparo superiore e a sto punto lo riparo anche posteriormente dov'è la cella del primario.. vi aggiornerò
Lorenzo Rotolo
Sky-Watcher Dobson 10" AutoTracking
"i dinosauri si sono estinti perchè non avevano un programma spaziale" (Carl Sagan)
L'acqua è di tutti e non ha padroni!
Sky-Watcher Dobson 10" AutoTracking
"i dinosauri si sono estinti perchè non avevano un programma spaziale" (Carl Sagan)
L'acqua è di tutti e non ha padroni!
- nonnograppa
- Moderatore
- Messaggi: 3220
- Iscritto il: lun dic 31, 2007 6:01 pm
- Residenza: Vicus Aggeris (Padova)
Scusami, è che io ho una deformazione congenita; coi bambini che girano minacciosi i miei strumenti devono stare in contenitori antiatomici....
Giuliano
CPC800XLT
Moglie+7 figli
ED80 su lxd55
http://nonnograppa.it/
https://www.instagram.com/nonnograppa_fotopop/?hl=it
FB: https://www.facebook.com/profile.php?id=100013037565397
CPC800XLT
Moglie+7 figli
ED80 su lxd55
http://nonnograppa.it/
https://www.instagram.com/nonnograppa_fotopop/?hl=it
FB: https://www.facebook.com/profile.php?id=100013037565397
- Claudiocondo
- Utente ADIA senior
- Messaggi: 446
- Iscritto il: mer nov 10, 2010 2:46 pm
- Residenza: Salsomaggiore - Monopoli
io ho avuto il piacere di vederlo dal vivo e ho già apprezzato l'utilità Vedo che hai messo anche le imbottiture quindi va benissimo! Certamente lo terrò presente quando costruirò il mio "involucro"; io però lo dovrò fare tutto chiuso (o con coperchio che lo richiude quando lo metto in deposito..la polvere maledetta
Ottimo lavoro
Ottimo lavoro
