Montatura micrometrica per guida in parallelo

[linlin]

come per i contadino , quando il tempo è brutto si approfitta per fare i lavori in casa
dopo essermi procurato i materiali si passa alla relizzazione di questo accrocchio




per fare la parte che ospiterà la coda di rondine mi sono costruito questo

.
Dopo ben 2 dischi distrutti (perchè mi erano stati venduti per l'aluminio ed invece non lo erarano) con un po di pazienza e circa 1 ora di lavoro sono riuscito a modellarmi la barra con i 15° si inclinzione lunga 21 cm , + una altra da 8 + un'altra da 21 (fatta 2 giorni prima)

ecco il pezzo vivino alla barra a coda di rondine dell' ED80

non ho ancora smontato il tutto perchè facendo il lavoro da tutti e due i lati si realizza una bella barra a coda di rondine

devo trovare una barretta di alluminio 16x38

ora devo bucare il pezzi

segue........

[Gig81]

Grande Lino...
Un lavoro degno dell'A-Team!

[matteo]

BEL lavoro
non vedo l'ora di vedere il risultato!!

[linlin]

l'ho finitaaaaaaaaaaa
a presto le foto, stasera il collaudo

[Gig81]

Attendiamo con ansia...

PS Quanto pesa?

[linlin]

Attendiamo con ansia...

PS Quanto pesa?

il "bimbo" pesa alla nascita 2420g

[Gig81]

Ammazza!

[linlin]

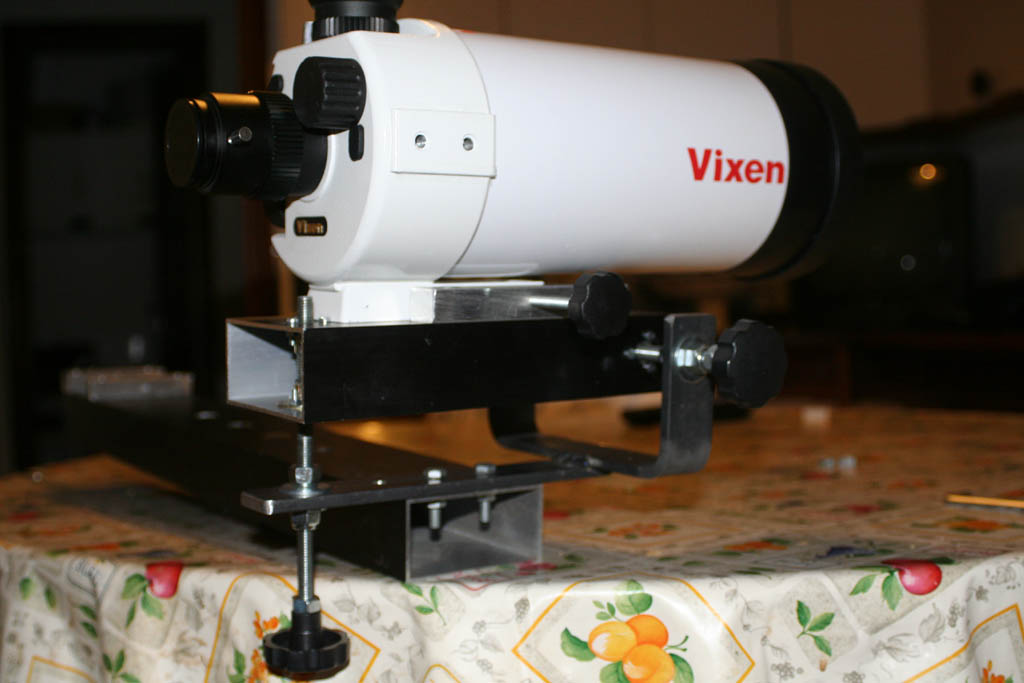

ecco le foto

i particolari costruttivi

questa parte non mi convince forse la modifico

.

si potrebbe accorciare la barra di 10-15 cm

sotto c'è la barra a coda di rondine che si usa per montare la macchina fotografica sulla montatura , che no è scorrevole, per cui il bilanciamento è fatto un po ad "occhio" mediante 3 possibili posizioni . in seguito mi costruirò una barra

causa mancanza tempo non ho potuto collaudare

[Riccardo Giuliani]

---

Complimenti vivissimi Lino. Bella realizzazione veramente HOME MADE.
Un ottimo lavoro a prezzi da... sballo.

SORPRESA.

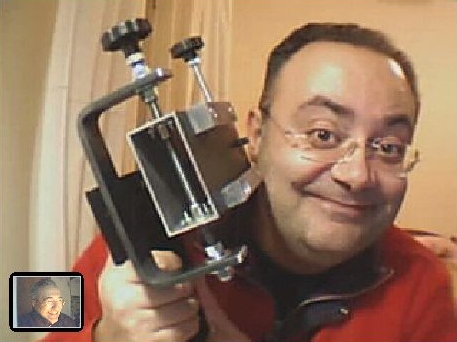

Ecco 2 foto che ti ritraggono mentre, su Skype, mi fai vedere il manufatto







...

[Keyb]

Notevole! Complimenti vivissimi! Probabilmente copiero' l'idea, visto che il mio progetto di clone XP3 va veramente a rilento.

Ovviamente pago i diritti!!

Attendo trepidante una prova sul campo.

P.S. mi sai dire come si chiamano i bussolotti su cui hai avvitato la vite del movimento in dec?

[linlin]

Notevole! Complimenti vivissimi! Probabilmente copiero'
P.S. mi sai dire come si chiamano i bussolotti su cui hai avvitato la vite del movimento in dec?

non ne ho idea
assomigliano alle chiocciole flangiate
le ho trovete da leroy merlen tra gli accessori per i mobili, costano 11 cent cadauno in buste da 10 pezzi , ci sono di tre misure 6, 8 e 10 mmm

[matteo]

Oh ma è spettacolare!!
L'unico incoveniente è il peso..ma il resto è da favola..appena ho tempo lo faccio pure io!!
COMPLIMENTONI!!

[linlin]

matteo...... quando vuoi .... a disposizione
però vedi di sapere dove comprare l'alluminio , altrimenti come la fai ???

per il peso : non mi sembra poi tanto pesante, la montatura micrometrica della geoptik da sola , cioè sanza la barra per il montaggio in parallelo "da sola" pesa circa 1 Kg ! io purtroppo non ho trovato il pezzo di alluminio giusto per fare la forcella esterna, e ho dovuto ripiegare sul ferro pieno e spesso per ottenere rigidità.
quì interviene il futuro ingegnere meccanico per trovare soluzioni alternative e leggere

(spicciati con la tesi che hai da lavorà! )

ciao ciao

[Riccardo Giuliani]

---

Saluto Matteo, una tantum sei quì.
Dimenticavo Lino.
Di quanti gradi, in verticale ed in orizzontale si sposta la tua piasta porta OTA prima che il sistema non permetta alcuna rotazione delle manopole?

...

[linlin]

finalmente il nuovo setup è al lavoro







la montatura , liberata del perso del c 9,25, è ritornata a nuova vita e con un attento stazionamento insegue a f 6,5 abbastanza bene fino a due minuti o più

le regolazioni sono veramente micrometriche, si riescie perfettamente a trovare la stellina per fare autoguida o guida in parallelo senza acun problemi anche a f20!!, se trovo le rondelle in teflon i movimenti saranno ancora + fluidi

note negative:
le vibrazioni hanno tempi di smorzamento che si calcolano in ere geologiche ( siamo oltre gli 8 secondi)
proverò ad accorciare la barra

a breve esperimenti con l'autoguida

[Michele]

miiiiiiiizzeca che bello!!!!!

compimenti vivissimi!!!!

[linlin]

Riccardo, se trovi la foto fatta tramite skype la ripubblichi??

[Riccardo Giuliani]

---

Ok, Lino. Ne ho trovata una sola.
Credo sia l'unica.
GRAZIE per avermelo ricordato.
L'ho inserita ad inizio lista

Lino carica le foto di postimage (in alto) con Foto-astronomia e reiserisci. Evitiamo che si... perdino.

...

[Bavic]

11 anni dalla costruzione. Bravissimo, Lino, la usi ancora, credo certamente.

[linlin]

si la uso, ma con il c9,25 ha delle flessioni che portano rumore effetto pioggia
ma con l'ED80 va molto bene
è velocissimo trovare la stellina guida
