Tavola equatoriale tavoletta equatoriale autocostruita

[geppo]

Ciao a tutti mi presento il mio nome è Filippo e sono di Vasto (CH) e saluto tutti i componenti del forum. Ho costruito una tavoletta equatoriale a costo quasi zero, con materiale di recupero da vecchie stampanti, solo lo schema elettrico ho fatto fare da un mio amico radio tecnico. Ho allegato le foto della Tavoletta.

http://imageshack.us/scaled/thumb/163/9cvd.jpg
http://imageshack.us/scaled/thumb/855/k0zt.jpg
http://imageshack.us/scaled/thumb/189/kr2f.jpg

Ciao a tutti!!!

[linlin]

ora serve una lente di ingrandimento per vedere le immagini

usa foto-astronomia per postarle sul forum un po' più grandi

[geppo]

Mi scuso per le dimensioni delle foto ma non so bene come si caricano le foto.
Ciao!!

[effepas]

Ciao Geppo, credo che molti possano beneficiare della tua autocostruzione.
Potresti pubblicare anche lo schema elettrico?

Come dice giustamente Lino le immagini che hai caricato sono davvero molto piccole.

Segui i passi descritti qui:

http://forum.adiaastronomia.it/viewtopi ... forum=adia

[geppo]

Ciao Linlin ho caricato le foto su foto-astronomia ma non so come visualizzarle.
Ciao

[geppo]

Ciao Effepas lo schema elettrico è stato costruito da un mio amico radio tecnico Io mi sono occupato solo della parte meccanica se si può dire così.
Comunque lo schema è semplice è per pilotare un motore passo passo di una vecchia stampante. Il tutto è costato meno di 10 euro.
Adesso vorrei far vedere meglio le foto dell accrocchio.

[img]http://www.foto-astronomia.it/applicazione/image/2013_08_21/4477_tavoletta-2.JPG[/img]
Sper di aver fatto la procedura corretta per visualizzare le foto.
ciao a tutti!!

[geppo]

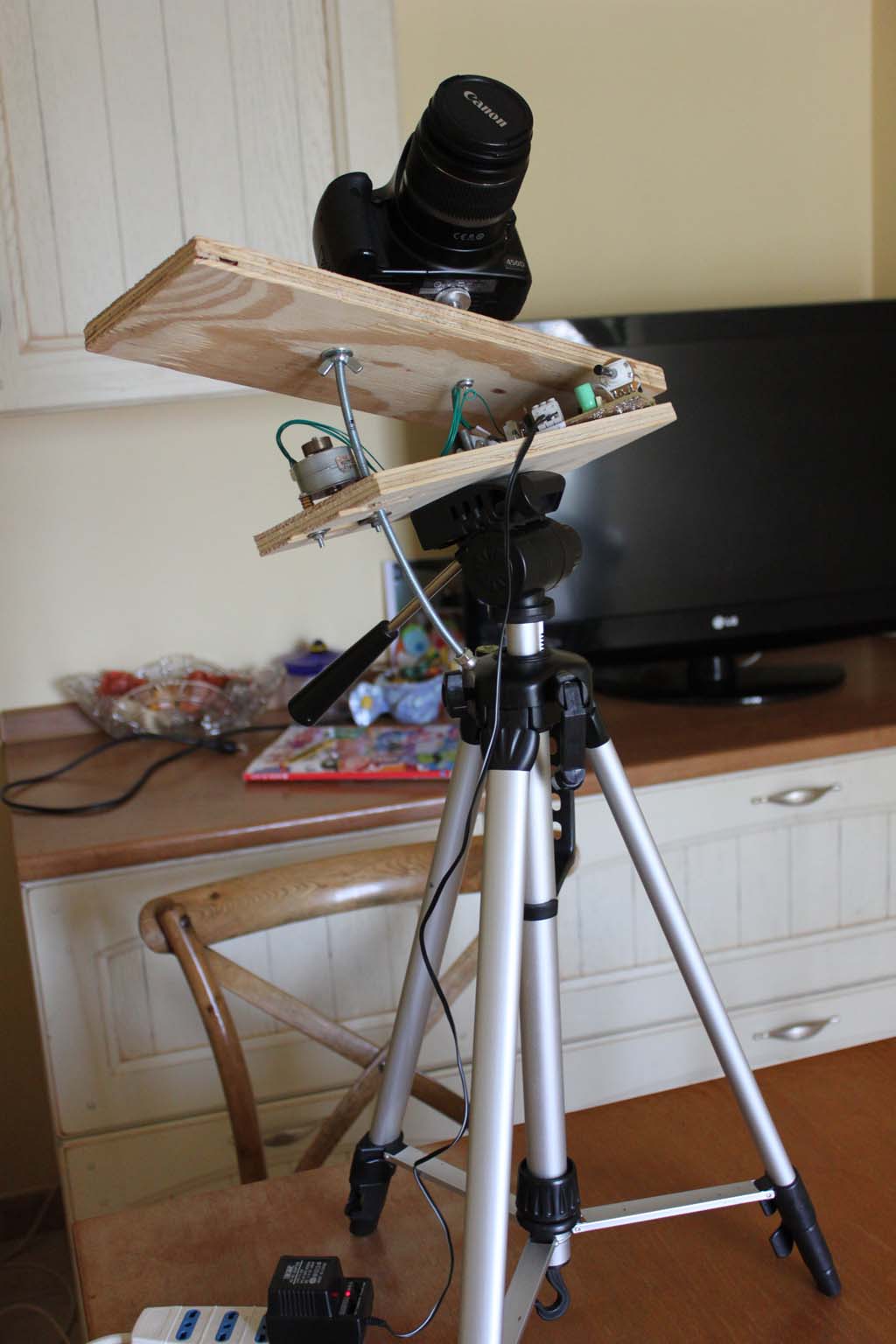

Ciao a tutti! Allego la seconda foto e la prima.





Per costruirla senza la motorizzazione è molto semplice ci sono dei parametri da osservare bene legati alla distanza della cerniera alla barra filettata da 5mm o 6mm la distanza cambia. Se invece avete la voglia di motorizzarla allora bisogna reperire gli ingranaggi, ma nella rete ci sono tanti esempi dove potete attingere informazioni. Adesso devo solo fare delle prove su larghi campi sperando di aver fatto tutto bene.
(se riesco a recuperare lo schema elettrico lo metterò subito in rete)
Ciao a tutti e alla prossima!!

[nonnograppa]

SCHE-MA!!! SCHE-MA!!! SCHE-MA!!! SCHE-MA!!! SCHE-MA!!!

[linlin]

mooooolto meglio

[geppo]

Ciao a tutti!Questa sera ho fatto delle prove , sono 3 pose da 2 minuti con il 18+55 a 18 di cui una non guidata per vedere la differenza, allego le foto scattate.

[nonnograppa]

Umh la messa a fuoco non è bbona

[geppo]

Ciao Nonnograppa! Hai ragione anche Io ho notato che la messa a fuoco non è buona forse può dipendere da vibrazioni dovute al motorino? Anche se il 18/55 di serie canon non è molto performante, ho messo a fuoco manualmente e non ho disinserito lo stabilizzatore puo darsi che sia stato quello? Dovrò fare altre prove.
Ciao e alla prossima!!

[geppo]

Ciao a tutti!! dovrebbe essere lo schema da cui il mio amico ha preso spunto per realizzare la mia scheda, e ringrazio l'astrofilo che l'ha pubblicato. per la prima volta.

Spero di essere stato utile per chi si vuole divertire a costruirsi la tavoletta.
Ciao a tutti e alla prossima!!

[Riccardo Giuliani]

---

Simpatico, intrigante, relativamente semplice progettino.
Queste "antiche" tavolette sono sempre carucce, alquanto semplici ed affascinanti, me "gustano" da tempo immemorabile.
.
Se son messe bene in Polare (con relativo cannocchiale munito di reticolo e ben tarato a dovere) possono essere ben più PRECISE di un EQ6.
Causa maggior raggio che ha il sistema di rotazione.
.
ATTENZIONE, tarare bene il motorino, usando, ovviamente, il relativo potenziometro da 47K Ohm e manopola con scala graduata, usando, come test, un OTA (Tubo ottico) ad alti ingrandimenti.
.
Unico neo: le tavolette equatoriali non sopportano "carichi pesanti".
Per meglio dire non la tavola in se, ma il sistema di snodo, o peggio, il cavalletto.
Quello usato da te è una... CIOFECA .
Applicherei il cavalletto di un EQ5, HEQ5 ed una testa equatoriale, sempre in multistrato (simile a quelle applicate alle montature a forcella) con regolazione precisa della latitudine.
.
Infatti se si dovesse applicare, eventualmente, una forcella o una semiforcella autocostruita sulla tavola, il carico può essere decisamente più rilevante.
Treppiedi ben più solido, quindi, e testa equatoriale, ovviamente autocostruita.
.
Attendo anch'io tue foto, semmai con focale maggiore ed a... A FUOCO.

Ancora > ATTENZIONE! Usare sempre e solo > www.fotoastronomia.com per l'nserimento delle immagini,
anche per evitare che, con altri siti, si perdano nel tempo e si vedano anche banner indesiderati.

...

[geppo]

Ciao Riccardo! Hai ragione sul treppiede è una ciofeca l'ho pagato 10 euro dai cinesi. Per l'allineamento polare ho pensato a una penna laser (quella con il raggio verde.)Così non appesantisco la tavoletta, con la penna l'allineamento lo fai in 2 minuti senza fare il contorsionista stando seduto sullo sgabello . Per le foto perdonatemi se vi faccio aspettare, ma appena posso posterò le pose fatte sperando che questa volta siano a fuoco.
Ciao a tutti e alla prossima.

[attrito]

Ciao Riccardo! Hai ragione sul treppiede è una ciofeca l'ho pagato 10 euro dai cinesi...

Tranquillo, quel cavalletto ce l'abbiamo tutti!
(per questo sappiamo che è una ciofeca!!!)

[Riccardo Giuliani]

---


Hahhhah, Stefano. Ricordo che si può montare, agevolmente, la tavoletta su un piano (anche un basamento tipo muretto).
In caso particolare il cannocchiale polare deveve essere con prisma 90°.
.
Geppo, attendiamo le prossime foto, prima che torni la Luna.
Cura la velocità per bene e la messa in Polare.
.
Un modo "semplice" per mettere per bene a fuoco, all'infinito:

1- Focheggiare un faro lontano, all'orizzonte, con l'autofocus.
2- Disinserire l'autofocus e non "sballottare" l'Obiettivo stesso.

...

[geppo]

Ciao a tutti!! ho fatto una posa di 5 minuti a 400 iso a Vega e un po ho preso il cigno dal mio balcone con le luci cittadine con la 450d + 24/85 settato a 24 per provare la tavoletta che secondo me ha bisogno di qualche piccola modifica. Allego la foto, e suggerimenti e critiche sono ben accetti.
Ciao a tutti!!

http://s10.imagestime.com/out.php/i896043_vega.jpg

[Riccardo Giuliani]

---

Geppo, l'immagine non si visualizza, contiene errori.
COME GIA' SCRITTO SUL FORUM, usa > www.fotoastronomia.com sito che noi abbiamo prodotto ad OK.
Non sta robaccia che funziona ad intermittenza e ricca di Banner indesiderati.
.
Leggi le brevi istruzioni quì (dovresti averlo già fatto) > http://forum.adiaastronomia.it/viewtopi ... adia#11448

...

[geppo]

Ciao Guiliano! Ho inserito nuovamente la foto spero di aver eseguito tutto bene.
Ciao a tutti!!

https://www.foto-astronomia.it/applicazi ... 4_vega.jpg

[linlin]

Non c'è male
sotto un cielo decente può venire fuori qualcosa di molto buono

la parte più lontana dalla polare soffre ancora di qualche problemuccio , forse con un più preciso allineamento alla polare risolvi anche quello.

Quì altre foto della relizzazione del circuito con relativi consigli

http://www.trekportal.it/coelestis/show ... hp?t=40788

[geppo]

Ciao a tutti!! Ieri sera ho fatto delle foto sempre per provare la tavoletta, ho fatto 20 pose da 2 minuti + 10 dark sempre dal balcone di casa tutto elaborato con DSS+ PS, pur troppo dal mio balcone vedo solo una piccola parte di Nord e perciò mi sono concentrato su Cassiopea. La barra filettata non è molto lunga e mi permette di fare circa 30 minuti forse 35 di posa poi devo riavvolgere l'ingranaggio. Ho fatto uno stazionamento polare a occhio perciò non preciso come quando si staziona la montatura. Allego la foto come sempre critiche e consigli sono ben accetti.
Ciao a tutti!!


https://www.foto-astronomia.it/applicazi ... siopea.jpg

[Riccardo Giuliani]

---

Geppo, vi sono novità?
Pubblica altre foto.
Se riesci ad inserire un CANNOCCHIALE POLARE per le tarature di precisione al nord celeste andrai una BOMBA.

...

[geppo]

Ciao a tutti!! Non ho avuto tempo per fare altre prove ma devo perfezionare la corona dentata , ho trovato un altro motorino passo passo che combacia perfettamente con la corona attuale ma ha un problema ha 4 fili e non è compatibile con la scheda che uso tutt'ora perchè ha 5 fili. Ho pensato ad una scheda tipo Arduino ma di elettronica non capisco una cippa!! e mi sono arrenato per il momento.Per il cannocchiale polare ho pensato ad un laser verde che appoggiandolo sulla cerniera dovrebbe dare un allineamento decente. Mi scuso per non essrmi fatto sentire, intanto ho provato EQMOD con ascom drivers e devo dire che controllare ila Heq5 con un Joistik è proprio sfizioso.
Ragazzi appena riesco a risolvere il problema della corona dentata vi aggiornerò.
Vi saluro e di nuovo mi scuso.
Ciao a tutti!!

[Riccardo Giuliani]

---

L'inseguimento va benissimo.
Da perfezionare NON la vite senza fine (corona dentata) ma la messa in Polare.
Il Laser non è segno di precisione, in quanto non è detto che il fascio sia coassiale al cilindro contenitore.
Un metodo semplice e fissare a dovere un tubicino diametro 1 cm. lunghezza +- 20cm. ed inserire la Polare al centro del campo inquadrato.
.
Infine. Migliorare assolutamente, la MESSA A FUOCO.
.
Tutte le fotografie contengono stelle sfuocate. Un Vero problema.
.
Un metodo semplice è:
1- inquadrare un faro lontano. mettere a fuoco con l'autofocus (far funzionare solo il led centrale nel mirino).
2- Disinserire l'autofocus e porre molta attenzione a non spostare, inavvertitamente, la ghiera di messa a fuoco dell'obiettivo.

...

[geppo]

Ciao Giuliano!! Per la messa a fuoco ho pensato a eos utility e il live view ho una 450 non mod.Purtroppo il 18/55 canon non è il massimo e per il momento mi devo accontentare.
Per la polare ho pensato al tubo di una penna biro ( Bic) da appoggiare sulla cerniera mi sembra abbastanza idoneo il tubicino della penna cosa ne pensi?
Ciao a tutti e alla prossima!!

[Riccardo Giuliani]

---

Ti volevo anche suggerire di elaborare un circuito stampato in merito allo schema che mi sembra particolarmente efficace e non complicato.
.
Poi potresti mettere anche in vendita le basette, come fanno numerosi radioamatori con i loro circuiti..
.
Io ne comprerei alcune.
Pensaci.
.
Tubicino? La penna ok è un inizio.
Ne potresti fare anche uno, diametro un centimetro applicando, su un supporto rigido, carta e colla vinilica. Ti conviene tenerlo sempre solidale con la tavola.
.
Ripeto per la messa a fuoco, usa l'autofocus, focheggia su un faro lontano e lo escludi con il pulsantino. Facile ed abbastanza efficace.

...


...

[geppo]

Ciao Giuliano!! Per il circuito come si dice (Gratuitamente mi è stato dato e gratuitamente dò ) Di elettronica non capisco una cippa lo schema che ho postato è funzionale perchè è quello che ho Io , e va bene solo con motorini passo ppasso a 5 fili ci si può aggiungere solo un potenziometro per variare la velocità. Per la basetta basta che vai da un riparatore Tv e e il gioco è fatto. Io sono stato fortunato perchè un mio collega che si intende di elettronica mi ha costruito il tutto e lo schema l'ha trovato Lui in rete così come l'ho postato Io sul forum.

Ciao a tutti!!!

[lucaf]

Ciao Giuliano, se ti interessa questo circuito e con il permesso dell'autore, potrei disegnare il master e realizzare qualche esemplare. Oppure se pensi che possa essere interessante la realizzazione di un sistema più evoluto, magari a microcontrollore ne possiamo parlare.

[Riccardo Giuliani]

---

Capperi amici ... non son Giuliano io son RICCARDO (lontano erede di Riccardo cuor di Leone, re d'Inghilterra) >>> Giuliani è il cognome (come quello del noto amaro medicinale).
.
Radiotecnici? Razza pregevole, in decisa estinzione.
Ok Luca, certo che si potrebbe fare. Se te ne intendi, inizia con il circuito stampato. Io ho poco tempo, ormai, per questo genere di costruzioni, intendo, appunto, il circuito stampato.
.
.
n.b. La Tavola equatoriale permette, con poca spesa di costruire un Astroinseguitore con un raggio di rotazione BEN MAGGIORE delle montature equatoriali standard.
.
Premesso tal concetto se si direziona in Polare con ottima precisione, e si tara bene la velocità del motore l'inseguimento diviene MOLTO PIU' PRECISO ed uniforme delle montature commerciali
non di fascia alta

...

[geppo]

Ciao a tutti!! E scusa Riccardo se ho confuso il tuo nome con Giuliano.Ciao Luca ! Lo schema che ho postato non ha il rewind se puoi realizzare uno schema più evoluto con il rewind e magari per motorini passo passo a 4 fili e a 5 fili Io purtroppo di elettronica come ho scritto non capisco una cippa, e non posso dare una mano.Ciao a tutti e alla prossima.

https://www.sparkfun.com/datasheets/Rob ... Bridge.pdf

Ho trovato questo indirizzo in rete forse può aiutare per la costruzione di una scheda per comandare motorini passo passo

[lucaf]

Eventualmente, quanti sarebbero interessati alla versione più evoluta, con microcontrollore e porta di comunicazione seriale/ usb/bluetooth, configurabile per diversi tipi di motorino passo passo, con calibrazione e supporto per un set di comandi? Qual è un prezzo che secondo voi dovrebbe costare o che voi sareste disposti a pagare per una tale board (assemblata su circuito stampato professionale). Infine c'è qualcuno che sarebbe disposto a collaborare per la realizzazione di un'app per il controllo/configurazione/calibrazione della board da smartphone?

[geppo]

Ciao Luca!! Ho sentito parlare di arduino per controllare i motori passo passo ed hanno fatto un ottimo lavoro ma chi si intande di Arduino? Sarebbe una buona soluzione.

[lucaf]

Ciao Geppo, personalmente non uso Arduino, anche se uso i microcontrollori della stessa famiglia, per il semplice fatto che preferisco disegnare da me le board ed il firmware per ottizzare prestazioni, dimensioni e costi. Tuttavia per molti hobbisti che devono realizzare solo pochi esemplari sicuramente è un'ottima scelta.

[geppo]

Ciao a tutti!! Ho trovato questo sito doe c'è tutto per la costruzione di una tavoletta motorizzata. Allego l'indirizzo

http://ridetheclown.com/BarnTracker/
C'e uno schema per motori passo passo credo che chi si intende di elettronica lo fà tranquillamente.
Ciao Luca!! Ti volevo chiedere ci vuole molto per la realizzazione dello schema che sta nell'indirizzo postato?
Ciao fammi sapere!

[lucaf]

Ciao Geppo,
in teoria non ci vorrebbe tanto tempo, ma il driver A4988 non è di facile reperibilità ed è difficilissimo da saldare se non si ha attrezzatura profesionale.
Luca.

[lucaf]

A meno che uno non si basi sulle schedine già assemblate come questa.
http://www.robotstore.it/product/496/A4 ... Passo.html

[geppo]

Ciao Luca! In pratica queste schedine hanno tutto per controllare i motorini per l'uso che serve a noi. E non ci serve altro?
Ciao fammi sapere.
Ciao a tutti!!

[lucaf]

Eh no, solo il driver è montato. Va comunque collegata ad un microprocessore o altro hardware di controllo.

[lucaf]

Ciao Geppo e Riccardo,

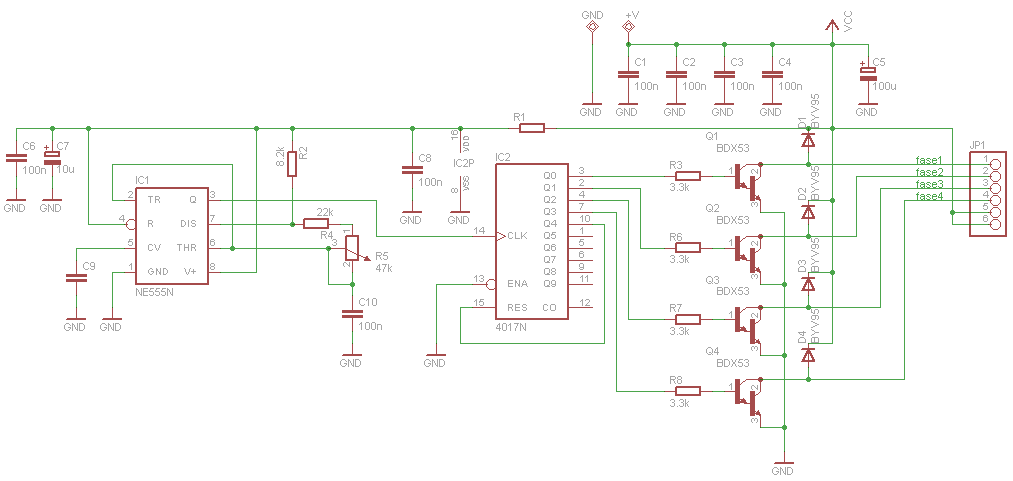

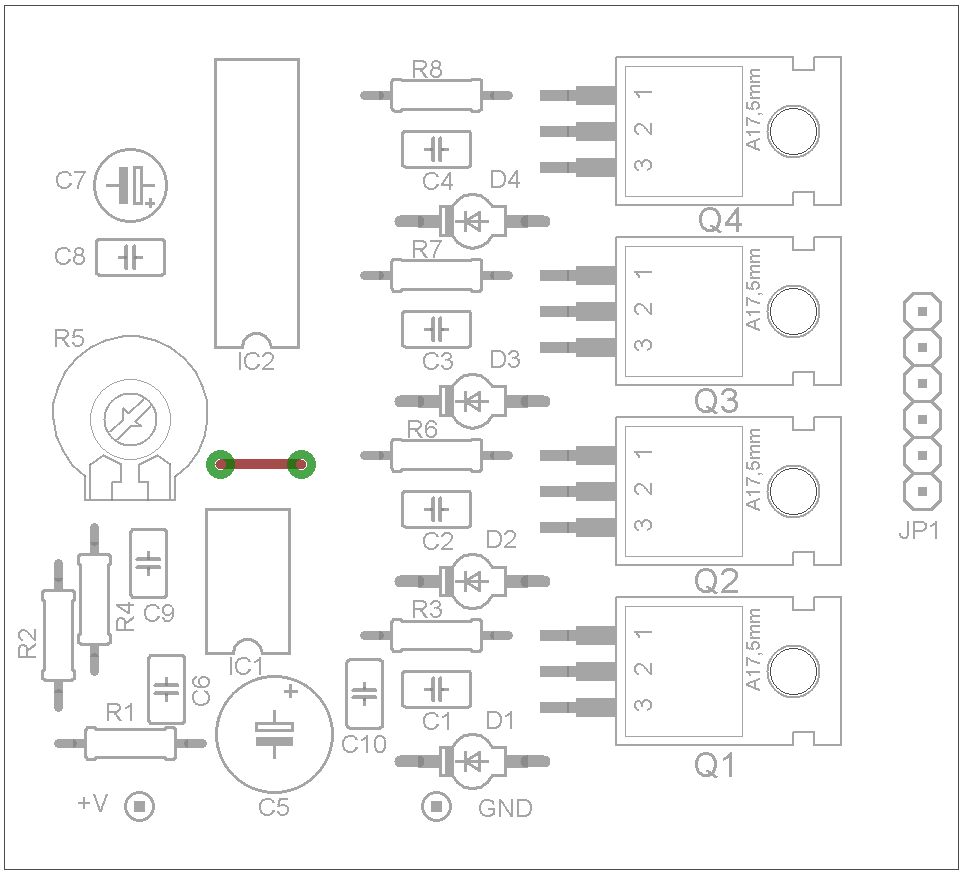

ecco il pcb (risoluzione di stampa 360dpi):


https://www.foto-astronomia.it/applicazi ... o_rame.png

https://www.foto-astronomia.it/applicazi ... o_comp.png

https://www.foto-astronomia.it/applicazi ... schema.png

[geppo]

Ciao Luca!! Questa scheda che hai postato deve essere abbinata a quella più piccola che hai messo in precedenza?
Ciao fammi sapere
Filippo

[lucaf]

No questa è la prima che avevi postato tu. Solo ho fatto il master.

[geppo]

Ciao Luca!! Bel lavoro! Bisogna migliorarla per esempio mettere il rewind e una manopola per regolare la velocit' secondo il nostro bisogno.
Ciao Filippo.
